Cadastre solaire
Le cadastre solaire de la Région de Bruxelles-Capitale permet
d'évaluer le potentiel d'énergie solaire des toitures des bâtiments
de la Région. C'est une application qui répond à une demande précise
du service énergie de Bruxelles Environnement et dont le schéma de
données est dés lors spécifique à BE
. L'application fournie est une extension dédiée de la plateforme
cartostation
, déployée sous le nom de Geodata au sein de Bruxelles
Environnement. Il s’agit d’une application à destination du grand
public, afin de fournir une information synthétique et
scientifiquement valide.
L'interface cartographique de consultation est associée à un
calculateur de rendement qui permet de visualiser le potentiel
d'énergie solaire par bâtiment à une adresse précise.
Les données du cadastre du potentiel solaire sont générées
sur base des données 3D de la région (UrbIS-3D), de données météos
(TMY), et d'une analyse statistique des obstacles à l'installation
de panneaux par typologie de bâtiment.

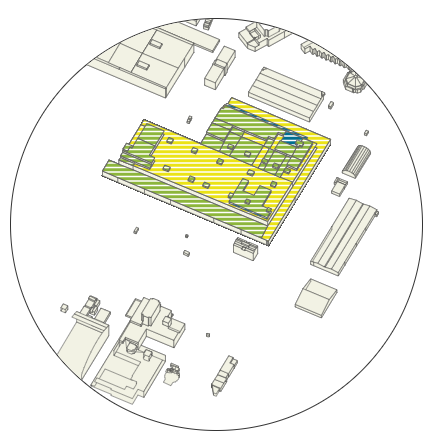

L'ombrage des bâtiments environnant est également pris en compte
dans le calcul de chacun des un million de pans de toiture de la
Région.
Cette application fournit une information détaillée - basée sur les
données produites -, par bâtiment. Le calculateur de rendement
permet d'affiner ce bilan selon l'installation envisagée et le
profil de consommation de l'utilisateur·ice. Une attention
particulière a été portée sur le design d'interface,
afin d'intégrer l'ensemble des données scientifiques d'Energie
Commune (APERe) à un outil simple d'usage et efficient pour la
mission de communication de ce projet. Cette application
Cartostation est pleinement intégrée à l'IDS Geodata de
Bruxelles-Environnement.
Développé dans le cadre de la réalisation du cadastre solaire de la
Région de Bruxelles-Capitale, cet outil permet l'encodage d'objets
pré-catégorisés sur base d'une orthophoto et d'un référentiel choisi
(par exemple le cadastre). Une interface cartographique ergonomique
permet à de multiples opérateurs l'encodage rapide des éléments,
tandis qu'une page de résumé offre une vue synthétique de la
progression du travail de collecte dans le référentiel choisi. Dans
le cadre de la mission du cadastre solaire, cet outil a été utilisé
pour la réalisation de l'étude statistique des obstacles en toiture
à la pause de panneaux solaires, par typologie de bâtiment.
Surnommée "La carte solaire", cette application dédiée fait partie
des applications thématiques qu'Atelier cartographique a développé
de fil en aiguille (ou de commande en commande) et ajouté au tronc
commun applicatif de cartostation. Ces applications sont beaucoup
plus spécifiques, soit pour les besoins métiers, soit les besoins
particuliers de communication. Par exemple, la carte solaire de la
Région Bruxelles-Capitale est un exemple qui a été relativement
médiatisé. Réalisé par Atelier cartographique en partenariat avec
Energie Commune
, Champs Libres
, et
MeteoTest (Suisse) c'était un projet assez conséquent qui répondait
à la volonté de la Région de Bruxelles-Capitale de valoriser le
potentiel d'énergie solaire pour promouvoir les certificats verts et
rappeler aux bruxellois·e·s qu'il y a un contexte administratif et
fiscal qui facilite la mise en place de panneaux solaires sur des
toitures. L'échelle de référence du cadastre solailre est cess des
bâtiments d'habitation. Pour les bâtiments industriels ce n'est pas
les mêmes contextes légaux, techniques etc.
Nous avons généré toutes les données à partir des données 3D Urbis
des bâtiments. Nous avons calculé le potentiel de production de
chaque toiture en fonction des bâtiments environnants avec les
ombres portées des bâtiments et nous sommes basés sur le modèle
météo moyen pour la région Bruxelles-Capitale. Le calcul pour
générer les données est assez pointu et demandeur en ressources de
serveur. Si bien que
: le service qui nous vendait l'hébergement et les serveurs
pensaient que nous avions un problème parce que tout ça chargeait
trop sur leur infrastructure. Dans cette application ce sint des
données spatiales localisées à une échelle très fine. C'est un enjeu
de communication à destination du grand public. En termes
d'interface, nous avons évacué toutes les questions techniques qu'on
peut retrouver dans une carte classique (fonction de zoom et
d'inforamtions au clic). Dans l'application de la carte solaire on
peut rentrer son adresse et le rapport spatialisé est directement
fourni.
Derrière, il y toute l'administration dans le Django pour le service
à Bruxelles Environnement qui s'en occupe et donc eux peuvent
ajuster tous les curseurs administratifs et légaux qui viennent
faire les calculs d'estimations. Cet exemple donne une idée de
l'ampleur du travail fourni pour une interface qui est en bout de
course très simple pour être efficiente en terme de communication.
Outillage complémentaire de télédétection
L'outil Télédetection permet l'encodage d'objets pré-catégorisés sur base d'une orthophoto et d'un référentiel choisi (par exemple le cadastre). Il a été développé dans le cadre de la réalisation du cadastre solaire de la Région de Bruxelles-Capitale.
Une interface cartographique ergonomique permet à de multiples opérateurs l'encodage rapide des éléments, tandis qu'une page de résumé offre une vue synthétique de la progression du travail de collecte dans le référentiel choisi.
Dans le cadre de la mission du Cadastre Solaire, cet outil à été utilisé pour la réalisation de l'étude statistique des obstacles en toiture à la pause de panneaux solaires, par typologie de bâtiment.
Cartographie 3D
Développement d'un outillage permettant de dessiner des données géographiques tri-dimensionnelles tout en restant proche des codes visuels de la cartographie. Cet outil permet notamment de :
- dessiner de multiples points de vue d'une même zone
- préserver la légende d'une vue en plan
- générer des animations
- prendre en compte de multiples couches 3D
